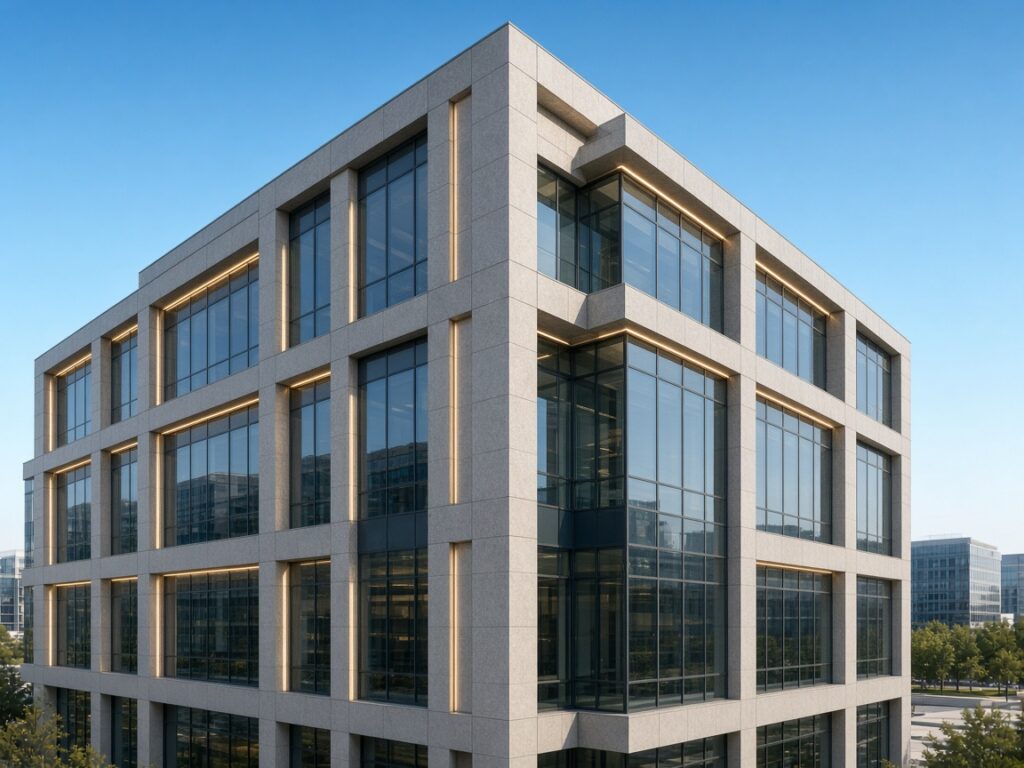

Архитектурное освещение навесного фасада: интеграция оборудования в единую систему

Архитектурно-художественная подсветка зданий сегодня трансформировалась из декоративного инструмента в обязательную составляющую ликвидности девелоперских проектов и статусного облика коммерческой недвижимости. Однако монтаж иллюминации на современные энергоэффективные ограждающие конструкции — это сложная инженерная задача: правильно интегрированный вентилируемый фасад должен сохранять расчетные аэродинамические характеристики, теплотехническую однородность и абсолютную пожаробезопасность на протяжении всего жизненного цикла здания.

Для архитекторов, генеральных подрядчиков и проектировщиков попытка закрепить осветительные приборы постфактум, без увязки с несущим каркасом, неминуемо оборачивается мостиками холода, нарушением целостности гидроветрозащиты, коррозией подконструкции и риском обрушения облицовочных кассет. Компания СОЮЗ разрабатывает и производит комплексные инженерные решения, где навесные фасады и мультимедийное оборудование проектируются как единый синергетический конструктив, адаптированный под строгие строительные нормативы и суровые климатические факторы Северо-Запада России.

Инженерные вызовы при интеграции архитектурной подсветки в навесные фасадные системы

Внедрение осветительных приборов в структуру наружных стен сопряжено с решением взаимосвязанных физико-механических задач. Воздушный зазор, предусмотренный сводом правил СП 522.1325800.2023, функционирует за счет естественной тяги восходящего воздушного потока. Любое ненормативное препятствие внутри прослойки создает аэродинамическое сопротивление, замедляя вывод влаги из утеплителя и провоцируя конденсацию водяных паров.

В климатических условиях Вологодской области (СП 131.13330.2020) регулярные переходы через нулевую отметку температуры в осенне-весенний период в сочетании со снеговыми и ветровыми нагрузками (СП 20.13330.2016) предъявляют особые требования к сопряжению элементов. Индустриальная среда такого крупного промышленного узла, как Череповец, характеризуется присутствием соединений серы и азота. В соответствии с СП 28.13330.2017 атмосфера относится к среднеагрессивной (категория С3–С4 по ГОСТ ISO 9223). Любой сквозной крепеж, выполненный без учета гальванической совместимости металлов, запускает ускоренную электрохимическую коррозию в точке контакта.

Ключевые инженерные факторы, требующие детального расчета при проектировании:

• Динамические и статические нагрузки: консольный вынос тяжелых линейных светильников и прожекторов создает дополнительный крутящий момент на вертикальные направляющие и стеновые опорные узлы.
• Температурные деформации: коэффициент линейного теплового расширения алюминиевых корпусов светильников существенно отличается от показателей стального каркаса или минераловатного утеплителя. Жесткая фиксация без демпферных зазоров приводит к короблению лицевых панелей.
• Пожарная безопасность: электротехнические трассы, прокладываемые в вентзазоре, попадают в зону прямого действия восходящего воздушного потока с повышенным содержанием кислорода. Класс конструктивной пожарной опасности К0 по ГОСТ 31251 исключает применение горючих кабель-каналов и открытой прокладки ПВХ-изоляции.
• Снижение теплосопротивления: каждый нештатный анкер или шпилька, пронизывающая минеральную вату до базового основания без терморазрывной прокладки, увеличивает коэффициент теплотехнической неоднородности стены r.

Расчет нагрузок и нормативная база: СП 522, СП 20.13330 и требования ПУЭ

Современная качественная фасадная система рассчитывается на ветровые пульсации с учетом аэродинамических коэффициентов угловых и парапетных зон здания. Монтаж линейных светильников (wall-washer) или акцентных прожекторов увеличивает парусность конструкции. По нормам СП 20.13330.2016 при расчете каркаса суммируются собственный вес светильника, гололедные отложения и ветровое давление, действующее на фасадную поверхность на проектной высоте.

Нормативный документ	Контролируемый параметр	Инженерное требование при интеграции подсветки
СП 522.1325800.2023	Аэродинамика вентзазора и надежность НФС	Сохранение ширины воздушного зазора не менее 40 мм; запрет крепления светотехники к облицовке без передачи нагрузки на профиль.
СП 20.13330.2016	Нагрузки и воздействия	Расчет на ветровые пульсации с учетом парусности корпусов светотехники и выносных кронштейнов.
СП 28.13330.2017 / ГОСТ 9.303	Антикоррозийная защита	Использование метизов из коррозионно-стойкой аустенитной стали А2/А4, разделение разнородных металлов полимерными прокладками.
ПУЭ (7-е изд.) и СП 256.1325700	Электробезопасность и монтаж кабелей	Прокладка негорючих кабелей с низким дымовыделением (нг-FRLS/нг-LS) в металлических оцинкованных рукавах или трубах.
ГОСТ 14254-2015	Степень защиты оболочек	Климатическое исполнение оборудования не ниже IP66/IP67 с диапазоном рабочих температур от -40 °C до +50 °C.

Особое внимание уделяется выбору крепежных кронштейнов. Для компенсации возросших нагрузок при выносе осветительного оборудования на расстояние от 100 до 350 мм от облицовочной плоскости применяются усиленные элементы подсистемы, например, кронштейн КРУ 300x80x80x2,0 мм из оцинкованной стали с порошковым защитным покрытием либо его аналоги из нержавеющей стали, способные воспринимать консольные изгибающие моменты без пластических деформаций.

Способы монтажа осветительных приборов в зависимости от типа облицовки

Технология фиксации светотехнических узлов напрямую зависит от жесткости, массы и физических свойств внешнего экрана. Категорически запрещается крепить тяжелое оборудование саморезами непосредственно в облицовочные материалы, так как это нарушает прочность защитно-декоративного экрана.

Металлокассеты и алюминиевые панели

Когда на объекте монтируется фасадная система из металлокассет или фасад оформляют алюминиевые панели, интеграция приборов может осуществляться двумя путями:

• Монтаж в межпанельный руст: компактные линейные светильники устанавливаются в технологический зазор (15–20 мм) между кассетами, фиксируясь непосредственно к вертикальному направляющему Т-образному профилю ПВТ 65x50x1,2 мм через специальные адаптеры из нержавеющей стали.
• Интеграция закладных деталей: при необходимости установки мощных прожекторов сквозь тело кассеты пропускаются дистанционные резьбовые шпильки, закрепленные на основном направляющем каркасе. В самой кассете вырезается отверстие с запасом 4–6 мм на терморасширение, защищенное эластичной EPDM-манжетой.

Композитные кассеты

Фасадная облицовка, в основе которой лежат алюминиевые композитные панели, позволяет создавать сложные геометрические фрезеровки. В проектах со сплошным медиафасадом или пиксельной подсветкой светодиодные модули монтируются в предварительно отфрезерованные посадочные гнезда на композите. При этом удерживающий каркас каждого пикселя замыкается на тыльные ребра жесткости или вспомогательные направляющие, исключая отрыв наружного алюминиевого слоя композита при ветровом отсосе.

Керамогранит и натуральный камень

Плитные материалы высокой плотности не терпят точечных распирающих напряжений. Когда возводится вентилируемый фасад из керамогранита, выносные кронштейны подсветки крепятся исключительно к несущему металлическому каркасу через швы между плитками. Если в проекте задействован открытый монтаж на кляммеры, прокладка кронштейна ведется параллельно лапкам, которые удерживает кляммер рядовой КЛ 1,2 мм из нержавеющей стали. При работе с природными породами, где применяется усиленная фасадная система из натурального камня, закладные элементы под тяжелые архитектурные светильники выводятся непосредственно от несущей стены через анкерные группы с терморазрывными шайбами.

Крупноформатный стеклофибробетон и объемные элементы

Массивные панели из стеклофибробетона и декоративные пилоны дают широкие возможности для скрытой ночной подсветки. Светильники встраиваются в сформированные на стадии формовки пазы и ниши. Электропроводка и трансформаторные блоки укладываются в специальные каналы, не соприкасаясь с теплоизоляцией и обеспечивая класс огнестойкости фасада.

Трассировка кабельных линий и скрытая коммутация внутри вентилируемого зазора

Прокладка электрических сетей внутри воздушного зазора регламентируется жесткими нормами электро- и пожаробезопасности. Возникновение короткого замыкания в невентилируемом пространстве недопустимо, но в вентзазоре наличие тяги увеличивает риски в разы. Поэтому организация кабельных трасс требует выполнения строгих правил:

1. Защитная оболочка: Все магистральные кабели марки ВВГнг-FRLS или экранированные сигнальные кабели DMX прокладываются внутри стальных оцинкованных труб или жестких герметичных металлорукавов со степенью защиты не менее IP67. Использование гофрированных труб из ПВХ или полиэтилена категорически запрещено СП 522.1325800.
2. Крепление трасс: Металлические кабельные лотки фиксируются к основанию несущей стены капитальными дюбелями либо крепятся к вертикальным профилям каркаса без нарушения их свободы температурных подвижек. Шаг фиксации кабельной трассы не должен превышать 600–800 мм для исключения вибраций от ветрового резонанса.
3. Размещение блоков питания и контроллеров: Электронные драйверы, блоки питания 24/48V и DMX-сплиттеры запрещено оставлять внутри вентиляционного зазора из-за высоких суточных перепадов влажности и температуры. Блоки управления выносятся в отапливаемые технические помещения, вентилируемые венткамеры или герметичные внешние электрошкафы (IP66) с климат-контролем, смонтированные на кровле или цоколе.
4. Сквозные проходки: Все точки прохода силовых кабелей сквозь теплоизоляционный контур и наружную стену герметизируются негорючими огнестойкими проходками и терморасширяющимися герметиками, препятствующими проникновению влаги и сквозняков внутрь помещений.

Пошаговый алгоритм проектирования и монтажа фасадного освещения

Слаженная работа светодизайнеров и инженеров-фасадчиков позволяет оптимизировать смету и избежать переделок на этапе чистовой отделки. Оптимальный строительный цикл состоит из пяти последовательных стадий:

Этап 1: Разработка архитектурной концепции и светотехнический расчет

Специалисты формируют 3D-модель объекта, рассчитывают уровни освещенности и яркости в соответствии с СП 52.13330.2016, определяют оптические оси приборов, углы раскрытия луча и места размещения светильников для устранения слепящего эффекта через оконные проемы.

Этап 2: Инженерная интеграция и фасадное проектирование

На этой стадии светотехническая концепция передается инженерам-конструкторам. Проводится комплексное проектирование вентилируемого фасада, куда включается отдельный раздел марки КМД и ЭОМ:
разрабатываются узлы сопряжения светильников с подсистемой, прорабатываются трассы кабельных линий, составляется статико-прочностной расчет с учетом массы осветительного оборудования, ветровых нагрузок региона и температурных деформаций.

Этап 3: Подбор несущей системы и заказ комплектующих

Выбираются несущие профили повышенного сечения, такие как профиль П-образный ПП 65x20x20x1,2 мм из нержавеющей стали, способные нести вес облицовки и приборов в условиях влажного и агрессивного климата. Все необходимые анкеры, профили, кляммеры и кронштейны комплектуются на заводе в соответствии с проектной спецификацией через специализированный складской каталог фасадных комплектующих.

Этап 4: Монтаж несущего конструктива, утепления и кабельной разводки

Бригады монтажников устанавливают кронштейны, плиты утеплителя, выставляют направляющие профили. Одновременно монтируются защищенные металлические кабель-каналы, протягиваются питающие и сигнальные магистрали, выводятся закладные элементы для подключения приборов.

Этап 5: Навеска облицовки, монтаж светотехники и пусконаладка

Устанавливается фасадный экран, монтируются светильники на проектные кронштейны, выполняется коммутация герметичными разъемами IP68. Проводятся замеры сопротивления изоляции, юстировка оптических систем в темное время суток и настройка сценариев управления контроллерами.

Типичные ошибки при совмещении вентфасада и светового оборудования

Игнорирование специфики навесных фасадных конструкций часто приводит к фатальным дефектам уже в первые сезоны эксплуатации объекта. Ниже приведены самые распространенные ошибки строительной практики:

• Крепление насквозь в лицевую панель саморезами. Тонкостенный металл или композит со временем вытягивается под действием ветрового отсоса и вибраций светильника, появляются трещины, люфты, дребезжание и протечки дождевой воды внутрь панели.
• Повреждение гидроветрозащитных мембран. Небрежная протяжка кабелей рвет ветрозащитный слой (если он предусмотрен проектным решением), оголяя теплоизоляцию и приводя к ее эрозии и выдуванию волокон.
• Образование «мостиков холода». Крепление выносных штанг освещения сквозными стальными шпильками прямо к несущей стене здания без термических прокладок приводит к локальному промерзанию ограждающей стены и выпадению конденсата внутри помещений.
• Контакт разнородных металлов. Монтаж алюминиевого корпуса светильника прямо на оцинкованный профиль без изоляционной полимерной прокладки в условиях влажности Череповца провоцирует ускоренное разрушение цинкового слоя и коррозию направляющей.
• Загромождение вентилируемого зазора кабельными пучками. Хаотично висящие провода препятствуют свободной конвекции воздуха и могут быть повреждены острыми кромками стального каркаса.

Часто задаваемые вопросы (FAQ)

1. Можно ли установить подсветку на уже готовый вентилируемый фасад здания?
Да, такая модернизация возможна, однако она потребует частичного демонтажа облицовочных плит по трассе прокладки кабелей. Крепление приборов в этом случае выполняется исключительно со снятием панелей и монтажом закладных деталей на несущие профили или капитальную стену. Попытка смонтировать светильники без разборки фасада прямо на панели приведет к их деформации и потере заводской гарантии на подсистему.

2. Как климатические особенности Вологодской области влияют на подбор светотехники?
Для таких промышленных городов региона, как Череповец, критически важна стойкость корпусов светильников к агрессивной воздушной среде (категория коррозии С3–С4). Рекомендуется использовать оптику в анодированных или порошково-окрашенных алюминиевых корпусах со стеклом высокой прочности, классом пылевлагозащиты IP67 и системой клапанов выравнивания давления (депрессионных мембран), исключающих образование конденсата внутри прибора при резких перепадах температур.

3. Как правильно рассчитать стоимость фасадной подсистемы с учетом дополнительных нагрузок от подсветки?
Нагрузка от освещения увеличивает частоту шага кронштейнов и толщину профилей. Чтобы предварительно оценить бюджет несущего каркаса и крепежных элементов, воспользуйтесь специализированным инструментом на нашем сайте — интерактивный калькулятор фасадной системы онлайн позволяет быстро составить сметный ориентир под выбранный тип облицовки и этажность строения.

Заключение

Грамотная интеграция архитектурного освещения — это комплексная инженерная работа, объединяющая светодизайн, электротехнику и строительную физику наружных ограждающих конструкций. Только синхронная разработка каркаса и светотехнических сценариев гарантирует безопасность, сохранение паспортного срока службы утеплителя и безупречный визуальный результат без эксплуатационных проблем.
